SKU: UCTX06D1-NTN

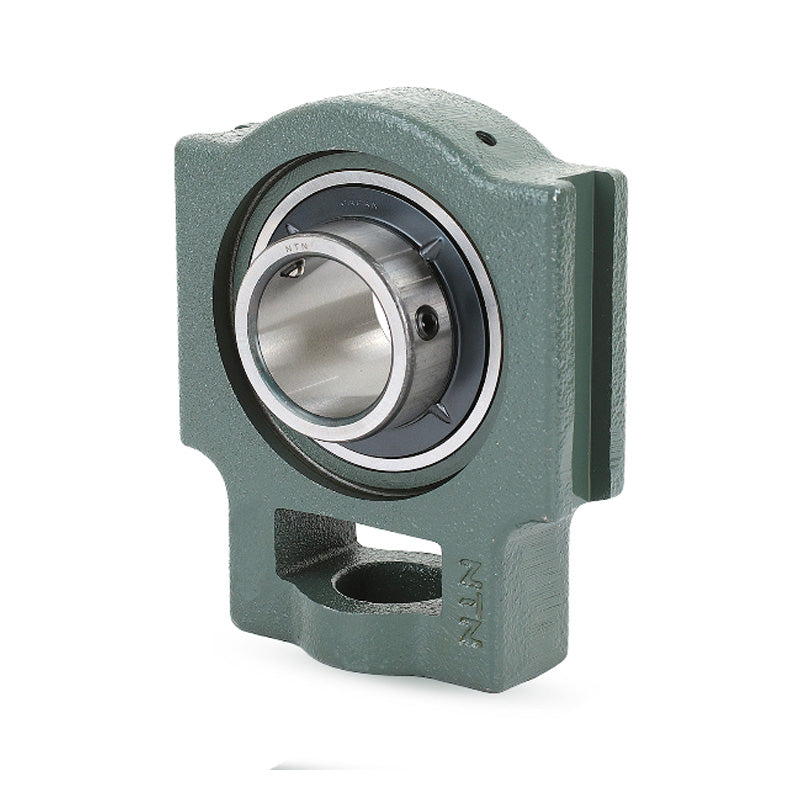

NTN UCTX06D1 Metric Cast Iron Take Up Unit with 30mm Bore Bearing Unit - Allow 2-3 Days

NTN UCTX06D1 Metric Cast Iron Take Up Unit with 30mm Bore Bearing Unit - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 30mm
N<sub>1</sub> 16mm
L<sub>2</sub> 15mm
H<sub>2</sub> 64mm
N<sub>2</sub> 37mm
N 22mm
L<sub>3</sub> 64mm
A<sub>1</sub> 12mm
H<sub>1</sub> 89mm
H 102mm
L 129mm
A<sub>2</sub> 30mm
A 37mm
r 51mm
L<sub>1</sub> 78mm
B 42.9mm
S 17.5mm
--- Load rating
Dynamic load C<sub>r</sub> 28.4 kN
Static load C<sub>0r</sub> 15.3 kN
Fatigue load limit C<sub>u</sub> 1.09 kN
--- Unit information
Mass 1.7 kg
